Konverter 1-10V Signal auf DALI für LED Beleuchtung

Artikel-Nr.: LF-SCD010B

Unser Modell LF-SCD010B ist ein isolierter Signalwandler, der das DALI / Push-Signal in einen 0-10V-Ausgang umwandelt. Er ist konform mit dem DALI-Protokoll IEC 62386-101, 102, 103, 207. Seine Eingangsspannung reicht von 11Vdc bis 13Vdc. Ein Konverter kann bis zu zehn 0-10V-LED-Treiber mit einem starken 0-10V-Ausgangssignal ansteuern. Er passt sich flexibel an viele verschiedene DALI-Beleuchtungssysteme an.

IP67
111 x 30 x
111 x 30 x

Berechnung der Helligkeit

1.Technische daten der leuchte:

Geben Sie die technischen Merkmale des Scheinwerfers oder der LED-Lampe an, die Sie installieren möchten:

Lumen (lm): Lichtstrom der zu installierenden Lampe.

Ángulo (º): Der Raumwinkel des einzubauenden Leuchtmittels.

Altura (m): Gesamthöhe in Metern des Raumes oder Raumes ("z"-Achse).

2. Berechnung der individuellen Kapazität der gewählten Leuchte

Berechnung der Lichtleistung und Leuchtdichte der in Abschnitt 1 definierten LED-Leuchte.

Beleuchtungsradius:

Beleuchteter Bereich:

3. Theoretisches Ergebnis

Ergebnis von Lichtleistung und Leuchtdichte

Lichtintensität (Candela - cd)

Oberflächenbeleuchtungsstärke (lx)

Schneller und Sicherer Versand

Sie haben 15 Kalendertage Zeit, um es zurückzugeben!

25,32 €

(inkl. MwSt.)

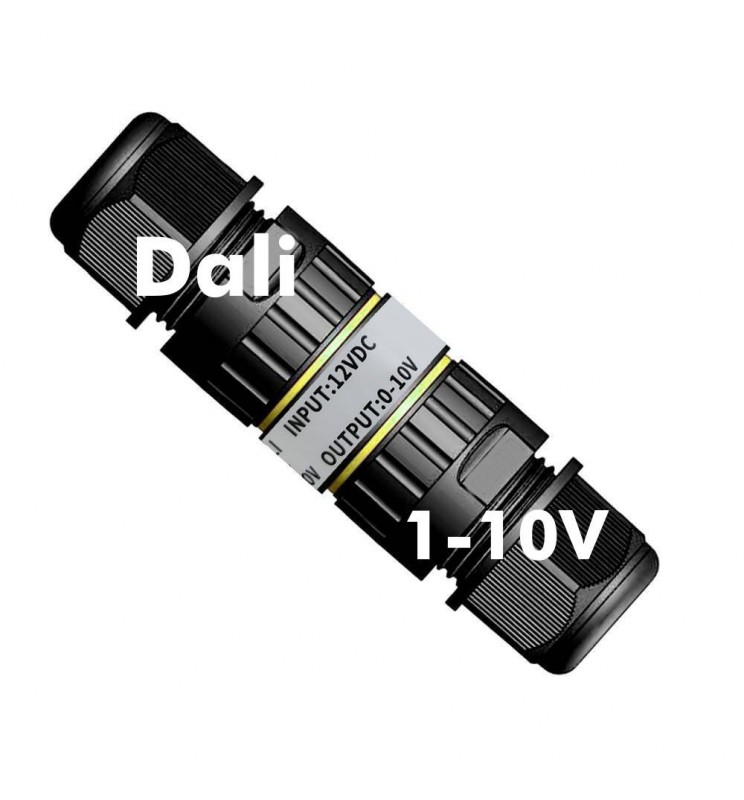

1-10V zu DALI Signalwandler - Modell LF-SCD010B

Ist ein isolierter Signalwandler, der das DALI / Push-Signal in einen 0-10V-Ausgang umwandelt.

Er ist konform mit dem DALI-Protokoll IEC 62386-101, 102, 103, 207.

Seine Eingangsspannung reicht von 11Vdc bis 13Vdc.

Mit einem einzigen Konverter kann er bis zu zehn 0-10V-LED-Treiber mit einem starken 0-10V-Ausgangssignal ansteuern. Passt sich flexibel an viele verschiedene DALI-Beleuchtungssysteme an.

0-10V Dimm-Signalausgang; kompatibel mit 0-10V Dimm-Treibern; hohe Leistung, hohe Zuverlässigkeit.
Das 0-10V-Ausgangssignal kann maximal zehn 0-10V-LED-Treiber steuern und ein synchronisiertes Dimmen erreichen
Dimmbereich von 10 % bis 100 % (gedimmt bis aus)
DALI-Dimm- und Push-Funktion; logarithmischer Dimm-Modus und linearer Dimm-Modus können über die DALI-Schnittstelle ausgewählt werden
Schutzart IP67; wasserdichtes Gehäuse
Garantie: 5 Jahre

Einsatzmöglichkeiten des 1-10V auf DALI-Signalwandlers

Anlagenbeleuchtung
Büro-Innenbeleuchtung
Dekorative Beleuchtung
Kommerzielle Beleuchtung
Beleuchtung von Wohnhäusern

Verdrahtungsschema der Push-In-Regelung

Schaltplan DALI-Dimmen

Die DALI-Dimmfunktion und die gepulste Dimmfunktion dürfen nicht gleichzeitig verwendet werden, da sonst der DALI-Dimmer beschädigt wird.

Artikel-Nr. LF-SCD010B

Technische Daten

Referenz: LF-SCD010B
Referenz: LF-SCD010B
Regulierbar: 1-10V to DALI
Regulierbar: FAECOLED36W24V
Prüfprotokoll: CE - RoHS 2.0 (UE) 2015/863 - EN55015
Prüfprotokoll: 84x28x42mm
IP: IP67
Maße (mm): 111 x 30 x Ø30mm
Maße (mm): 111 x 30 x Ø30mm
Umgebungstemperatur (ºC): -30ºC - +60ºC
Umgebungstemperatur (ºC): -30ºC - +60ºC
Zusätzliche Informationen: Normas DALI: IEC 62386-101, 102, 103, 207
Zusätzliche Informationen: Normas DALI: IEC 62386-101, 102, 103, 207
Jahre Garantie: 5
